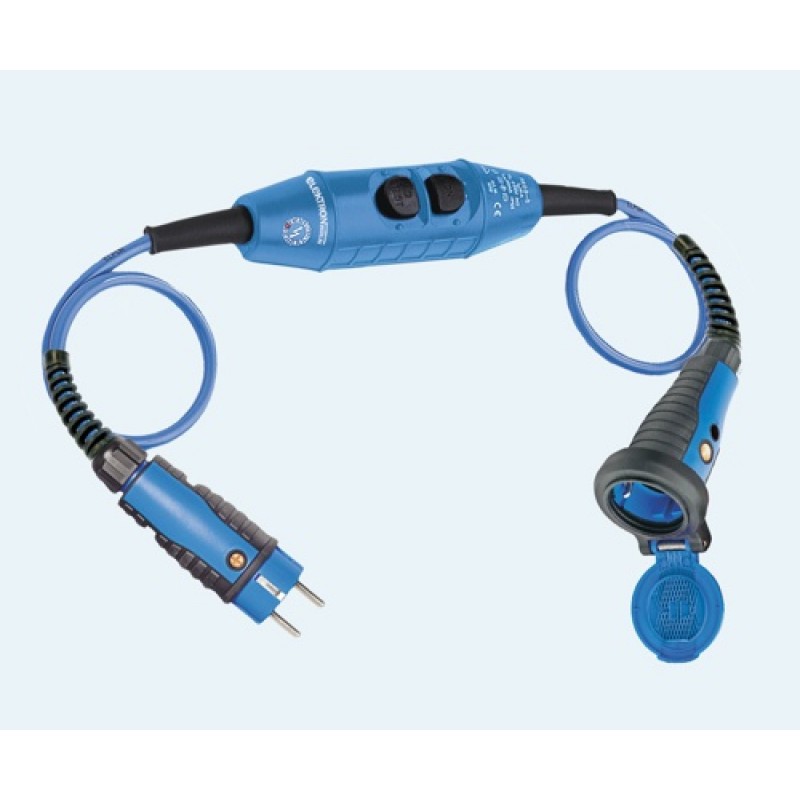

Schuko PRCD-S – Mobile Personenschutz-Einrichtung für Netzbetrieb
Der PRCD-S ist eine mobile Personenschutz-Einrichtung mit integriertem Fehlerstrom-Schutzschalter (30 mA). Er gehört zu den wichtigsten Schutzgeräten, wenn mobile elektrische Verbraucher im Netzbetrieb genutzt werden – etwa auf Baustellen, in der Veranstaltungstechnik oder an temporären Arbeitsplätzen. Durch seine kompakte Bauweise und den integrierten Fehlerstromschutz ermöglicht der PRCD-S den sicheren Betrieb von Maschinen, Leuchten oder anderem elektrischen Equipment an handelsüblichen Schuko-Steckdosen.
Funktionsweise und Schutzmechanismen
Der PRCD-S (Portable Residual Current Device, Typ S) ist speziell für den Einsatz in TN-Netzen konzipiert, also in klassischen Stromnetzen mit definiertem Erdungs- und Neutralleiter. Im Unterschied zum PRCD-K, der auch an Generatoren funktioniert, darf der PRCD-S nicht an Stromerzeugern eingesetzt werden.
Die Auslösung erfolgt bei einem Fehlerstrom von mehr als 30 mA und innerhalb von < 30 ms. Damit wird zuverlässig verhindert, dass Personen durch einen elektrischen Schlag gefährdet werden.
Der PRCD-S überwacht zusätzlich:
Im Ernstfall wird die Stromzufuhr allpolig (Phase und Neutralleiter) unterbrochen, sodass keine gefährliche Spannung am Gerät anliegt.
Technische Daten
-
Nennspannung: 230 V
-
Nennstrom: 16 A
-
Maximale Leistung: 3.500 W
-
Auslösestrom: 30 mA
-
Abschaltzeit: < 30 ms
-
Schutzart: IP55 (spritzwassergeschützt, staubgeschützt)
-
Normen: DIN VDE 0661, DGUV 203-006
Dank dieser Spezifikationen ist der PRCD-S sowohl für den Innen- als auch den Außeneinsatz geeignet und schützt zuverlässig auch unter rauen Bedingungen.
Typische Einsatzgebiete
Der PRCD-S ist die richtige Wahl, wenn elektrische Verbraucher an Netzanschlüssen (TN-Systeme) sicher betrieben werden sollen. Typische Anwendungsfelder sind:
-
Baustellen: Anschluss von Werkzeugen und Maschinen an Standard-Steckdosen.
-
Film- und TV-Produktionen: Stromversorgung von Licht, Kameras und Zubehör, wenn am Netz gearbeitet wird.
-
Veranstaltungstechnik: Mobile Arbeitsplätze und temporäre Installationen in Hallen oder Gebäuden.
-
Handwerk & Industrie: Sichere Nutzung von Maschinen an provisorischen Arbeitsplätzen.
Besonders im Bereich Filmlicht und Veranstaltungstechnik ist der PRCD-S unverzichtbar, da hier häufig mit temporären Stromanschlüssen in wechselnden Locations gearbeitet wird.
Abgrenzung zum PRCD-K
Ein häufiger Fehler in der Praxis ist der Einsatz des falschen Schutzschalters.
-
PRCD-S: ausschließlich für TN-Netze (Haushalt, Gebäudeanschlüsse) geeignet.
-
PRCD-K: notwendig für IT-Netze (Generatoren, isolierte Stromerzeuger).
Die DGUV (Deutsche Gesetzliche Unfallversicherung) schreibt klar vor, dass an Generatoren kein PRCD-S eingesetzt werden darf. In solchen Fällen ist zwingend ein PRCD-K erforderlich. Damit ist die klare Abgrenzung wichtig, um Gefahren oder Fehlfunktionen zu vermeiden.
Vorteile des PRCD-S
-
Einfache Handhabung: direkt zwischen Steckdose und Verbraucher einsetzbar.
-
Kompakte Bauform: transportabel und robust, ideal für wechselnde Einsatzorte.
-
Allpolige Abschaltung: Phase und Neutralleiter werden gleichzeitig getrennt.
-
Zusätzliche Sicherheitsfunktionen: Erkennung von Fehlern auf Schutzleiter und Neutralleiter.
-
Normgerechte Sicherheit: geprüft nach DIN VDE 0661 und DGUV 203-006.
Durch diese Eigenschaften bietet der PRCD-S ein hohes Maß an Sicherheit für Personen, die mit elektrischen Geräten im Netzbetrieb arbeiten.
Robustes Gehäuse für den Außeneinsatz
Das Gehäuse des PRCD-S ist nach IP55 geschützt und damit resistent gegen Spritzwasser und Staub. Somit eignet sich das Gerät für Einsätze im Freien, beispielsweise auf Außenbaustellen oder bei Open-Air-Veranstaltungen. Auch unter schwierigen Bedingungen wie Regen oder Staubentwicklung bleibt der Schutz vollständig erhalten.
Fazit
Der PRCD-S (Schuko) ist eine unverzichtbare Sicherheitseinrichtung für den Betrieb elektrischer Geräte im Netzbetrieb. Mit 30 mA Fehlerstromschutz, allpoliger Abschaltung, Unterspannungs- und Verdrahtungserkennung schützt er zuverlässig vor Stromunfällen. Mit einer Nennleistung von 230 V / 16 A (3.500 W), robustem IP55-Gehäuse und geprüfter Sicherheit nach DIN VDE 0661 ist der PRCD-S bestens für mobile Einsätze geeignet.
Wichtig: Für den Betrieb an Generatoren ist er nicht zugelassen – hier muss zwingend ein PRCD-K eingesetzt werden. Wer jedoch im Netzbetrieb arbeiten möchte, findet im PRCD-S eine normgerechte, zuverlässige und praxisbewährte Lösung für den mobilen Personenschutz.
